Дәнекерлеу трансформаторын қалай таңдауға болады

Бүгінде қолмен доғалық дәнекерлеу аппаратымен ешкімді таң қалдырмайсың. Осы өнертабыстың арқасында өнеркәсіпте де, жеке шаруашылықта да қара металдардан жасалған қаңылтырларды, құбырларды, арналарды және басқа элементтер мен конструкцияларды дәнекерлеу жалпыға қолжетімді болды.

Барлық дәнекерлеу жабдықтары арасында ең көп қолданылатындар айнымалы токтың дәнекерлеу трансформаторлары. Қолмен доғалық дәнекерлеуге арналған бұл қарапайым, қарапайым және конструкциясы бойынша сенімді қондырғылар кәдімгі 220 немесе 380 вольтты желіден қуат алады және ауыр жағдайларда жұмыс істей алады.

Электротехника мен электрониканың дамуы әртүрлі модификациядағы дәнекерлеу трансформаторларын жасауға мүмкіндік берді, бұл олардың нарықтағы ауқымын айтарлықтай кеңейтті. Бірақ дәнекерлеу трансформаторын таңдауда ерекше қиындықтар жоқ.

Ең бастысы – дәнекерлеу трансформаторларының түрлерін түсіну, құрылғының не үшін және қалай қолданылатынын білу, сондай-ақ таңдау және сатып алу кезінде қандай сипаттамаларға назар аудару керектігін түсіну.

Бұл құрылғыны алғаш рет сатып алып, онымен жұмыс істегісі келетіндер бәрінің қалай жұмыс істейтінін білуі және түсінуі керек. Трансформатордың өзі өзекке оралған екі орамнан – біріншілік және төмендеткіш екіншіліктен тұрады.
Дәнекерлеу трансформаторының жұмыс істеу принципі өте қарапайым және кіріс кернеуі 220 немесе 380 вольтты төменгі кернеуге, шамамен 30 – 60 вольтке түрлендіруден тұрады. Сонымен бірге ток күші 700 амперге жетуі мүмкін, бұл металл бұйымдарын балқытуға және дәнекерлеуге мүмкіндік береді. Дәнекерлеу трансформаторларының барлық түрлері осы принцип бойынша жұмыс істейді.

Бірақ электротехника саласындағы әзірлемелердің арқасында дәнекерлеу трансформаторларының жетілдірілген және қолдануға ыңғайлы модельдерін жасауға мүмкіндік туды.

1. Дәнекерлеу трансформаторларының түрлері
   • Минималды және қалыпты магниттік шашырауы бар трансформаторлар
   • Магниттік шашырауы жоғары трансформаторлар
   • Тиристорлық трансформаторлар
2. Дәнекерлеу трансформаторларының сипаттамалары
   • Дәнекерлеу трансформаторларын таңбалау
   • Дәнекерлеу тогын реттеу шектері, А (мин-макс)
   • Электродтың диаметрі
   • Желінің кернеуі және фазалар саны
   • Трансформатордың номиналды дәнекерлеу тогы
   • Номиналды жұмыс кернеуі
   • Номиналды жұмыс режимі ДС %
   • Тұтыну қуаты және шығыс (ПӘК)
   • Бос жүріс жүрісінің кернеуі
   • Қызмет көрсетілетін жұмыс орындарының саны
   • AC/DC
   • Салқындату түрі
   • Дәнекерлеу трансформаторының салмағы мен өлшемдері

Дәнекерлеу трансформаторларының түрлері

Алғашқы дәнекерлеу трансформаторы жасалғаннан бері біраз уақыт өтті. Осы кезеңде жаңа технологиялар пайда болды және дәнекерлеу машиналарының жаңа модификациялары жасалды. Бүгінгі таңда дәнекерлеу трансформаторларының үш негізгі түрін ажыратуға болады. Олардың әрқайсысының өз артықшылықтары мен кемшіліктері бар. Дәнекерлеу трансформаторын таңдағанда, модельдер арасындағы айырмашылықтарды және олардың әрқайсысы қандай мақсаттарға қолайлырақ екенін түсіну маңызды.

Минималды және қалыпты магниттік шашырауы бар трансформаторлар

Дәнекерлеу трансформаторлары СТЭ орамдардың магниттік шашырауы минималды болатындай етіп жасалған. Ток күшін реттеу дроссельдің бұрандалы механизмімен жүзеге асырылады, ол бөлек шығарылады. Мұндай дәнекерлеу трансформаторының схемасы СТЭ-85 және СТЭ-24У модельдерінде қолданылады.

Қалыпты магниттік диссипациясы бар трансформаторлар құрылымдық сұлбасы бойынша жоғарыда сипатталғандарға ұқсас. Айырмашылық бастапқы және қайталама орамалардың магниттік өзегінің негізгі өзектерінде, сондай-ақ дроссельдің қосымша орамында орналасқан қосымша реакциялық катушканың болуында. Дроссельдің өзі магниттік өзекке орнатылған. Ток күшін реттеу СТЭ трансформаторлары сияқты жүргізіледі. Қалыпты магниттік шашырауы бар дәнекерлеу трансформаторлары СТН және ТСД типті модельдермен ұсынылған. Мұндай трансформаторлардың орамдары мыс пен алюминийден жасалған.

СТЭ модельдері, СТ және ОТҚ қолмен доғалық дәнекерлеу үшін қолданылады, олар қарапайым және ақаусыз жұмыс істейді. Бірақ қарапайым және сенімді дизайнына қарамастан, бұл трансформаторлардың бірқатар маңызды кемшіліктері бар. Біріншіден, дроссель өзегінің дірілі жұмыс істеп тұрған кезде ток күшінің параметрін бұзады. Екіншіден, қалыпты және төмен магниттік диссипациясы бар дәнекерлеу трансформаторларының қуаты 25 кВТ-тан 78 кВТ-қа дейін жоғары. Үшіншіден, үлкен массасы - 120 кг–нан астам. Сондай-ақ, осы трансформаторлардың арасында 1000А және 2000А номиналды дәнекерлеу тогын шығаруға қабілетті TSD-1000-4 және TSD-2000-2 сияқты модельдер бар. Бірақ бұл трансформаторлардың массасы, СТН-700, СТН-500-1, СТН-350, ТСД-500 сияқты, 220 кг-нан 675 кг-ға дейін, бұл оларды жеке пайдалану үшін өте ыңғайсыз етеді.

Магниттік шашырауы жоғары трансформаторлар

Магниттік диссипациясы жоғары трансформаторлар мен төмен және қалыпты диссипациясы бар дәнекерлеу трансформаторларының арасындағы негізгі айырмашылық орамалардың немесе шунттардың жылжымалы құрылымы болып табылады. Бұл тәсіл трансформатордың салыстырмалы түрде аз массасымен жоғары өнімділікке қол жеткізуге мүмкіндік берді. Салыстыру үшін СГЕ-34У үлгісін және ТДМ 503 дәнекерлеу трансформаторын қарау керек. Іс жүзінде бірдей өнімділік сипаттамаларымен салмақтағы айырмашылық TDM пайдасына жартысына жуық дерлік.

Магниттік диссипациясы жоғарылаған трансформаторларға жылжымалы орамалары бар модельдер жатады, мысалы, ТС-500 дәнекерлеу трансформаторы, ТСК-300 және ТД-300 дәнекерлеу трансформаторы. Сондай-ақ, СШ-250 және ТДМ-317 дәнекерлеу трансформаторы сияқты жылжымалы магниттік шунттары бар модельдер бар. Жоғарыда аталғандардан басқа, қозғалмайтын магниттелетін шунттары мен орамдары бар – ТДФ-1001 және ТДФ-2001, сондай-ақ күрделі магниттік коммутациясы бар трансформаторлар бар. Мысалы, ВДУ-506 дәнекерлеу трансформаторы немесе ВД-306 дәнекерлеу трансформаторы. Бүгінгі таңда жеке пайдалану үшін дәнекерлеу трансформаторларының ең көп таралған үлгілері болып табылады СҮ, Көлік және олардың модификациялары ТДМ, ТДЭ және басқалар. Магниттік диссипациясы жоғары дәнекерлеу трансформаторлары доғалық және автоматты дәнекерлеу үшін, сондай-ақ су астында дәнекерлеу үшін қолданылады.

Тиристорлық трансформаторлар

Дәнекерлеу трансформаторларының тағы бір түрі тиристорлық дәнекерлеу трансформаторлары болып табылады. Бұл дәнекерлеу жабдығының салыстырмалы түрде жаңа түрі. Оның жұмысы келіп түсетін айнымалы токты ауыспалы импульстарға түрлендіретін тиристорлардың көмегімен ток күшін фазалық реттеу принципіне негізделген. Мұндай трансформаторлар бастапқыда доғаның жануының тұрақсыздығына байланысты қожды және контактілі дәнекерлеу үшін қолданылған. Бүгінгі таңда жартылай өткізгіш технологиясының дамуымен тиристорлық дәнекерлеу трансформаторлары өздерінің негізгі кемшіліктерінен құтылды және дәнекерлеу машиналарының соңғы буыны болып табылады. Олар қолмен доғалық дәнекерлеу үшін де, нүктелік және қожды дәнекерлеу үшін де кеңінен қолданылады. Тиристорлық трансформатордың мысалы Deltapower 400E болуы мүмкін.

Дәнекерлеу трансформаторларының сипаттамалары

Дәнекерлеу трансформаторының түріне қарамастан, кез келген дәнекерлеу машинасы оның жұмыс тиімділігі мен пайдалану ыңғайлылығын анықтайтын бірқатар нақты сипаттамаларға ие. Дәнекерлеу трансформаторын таңдағанда, әрбір сипаттаманың не үшін жауапты екенін және олардың қайсысына бірінші кезекте назар аудару керектігін білу және түсіну маңызды.

Дәнекерлеу трансформаторларын таңбалау

Көзге түсетін бірінші нәрсе - дәнекерлеу трансформаторының атауы. Мысалы, ТДМ-401 дәнекерлеу трансформаторы, оның атауында негізгі сипаттамалары шифрланған. Бұл техникалық төлқұжатсыз қандай құрылғы екенін, оның қалай жасалғанын және оның номиналды ток күші қандай екенін анықтауға болатындай етіп жасалған. Бүгінгі күні дәнекерлеуге арналған қуат көздерін белгілеу мен жіктеудің бірыңғай жүйесінде келесі ережелер қарастырылған:

• қуат көзінің түрі: Т – трансформатор, Г – генератор, А – агрегат, В – түзеткіш, У – мамандандырылған көз–қондырғы;
• дәнекерлеу түрі: Д – доғалық, Р – плазмалық;
• дәнекерлеу тәсілі: Г – қорғаныш газдарда, Ф – флюс астында, У – әмбебап. Егер тек екі әріп болса, онда дәнекерлеу жабық электродтармен жүзеге асырылады;
• сыртқы сипаттаманың түрі: F – қатты, P – құлау;
• дәнекерлеу бекеттерінің саны: М – көп бекетті, белгілеусіз бір бекет туралы айтады;

Маңызды! Кейде "М" әрпі ток күшін реттеудің механикалық әдісін білдіреді. Сондай-ақ оның орнына тиристорлық дәнекерлеу трансформаторын білдіретін "Т" немесе "Р" әрпі болуы мүмкін.

• номиналды ток күші ондаған немесе жүздеген амперге дейін дөңгелектелген бір немесе екі санмен көрсетіледі.
• соңғы бір немесе екі цифр әзірленіп жатқан тіркеу нөмірін білдіреді;
• сандардан кейін рұқсат етілген климаттық пайдаланудың әріптік белгіленуі келеді: СЛ – суық климат, У – қалыпты, Т – тропикалық;
• соңғы цифр рұқсат етілген орналастыруды білдіреді: 1 – ашық ауада, 2 – шатыр астында, 3 – жылытылмаған бөлмеде, 4 – жылытылатын бөлмеде.

Мысалға, ТДМ-401 дәнекерлеу трансформаторы бұл механикалық реттелетін және бір дәнекерлеу орны бар, номиналды ток күші 400 А болатын доғалық дәнекерлеу трансформаторы екенін айтады.TS немесе TSS дәнекерлеу трансформаторы сияқты ескі үлгілерде ескі белгілер бар. Сонымен "Ш" шунттардың көмегімен реттеуді білдіреді, ал "С" құрылғының дәнекерлеуге арналғанын білдіреді.

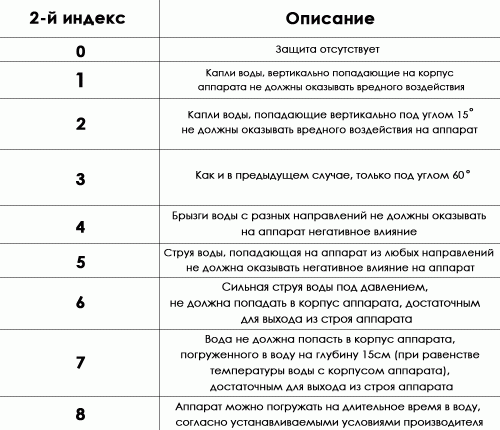

Сондай-ақ дәнекерлеу трансформаторының техникалық паспортында халықаралық IP жүйесі бойынша қорғау класы көрсетіледі. Төмендегі кестелерде толық транскрипттер берілген.

Дәнекерлеу тогын реттеу шектері, А (мин-макс)

Мүмкін, бұл сипаттама кез келген дәнекерлеу трансформаторы үшін негізгі болып табылады. Дәнекерлеу тогының беріктігін реттеу бірден екі маңызды сәтті көрсетеді. Біріншіден, реттеу мүлдем мүмкін, яғни әртүрлі диаметрлі электродтарды қолдануға болады. Екіншіден, үлкен диаметрлі электродтарды пайдалануға мүмкіндік беретін максималды мүмкін ток күшін көруге болады, бұл өз кезегінде еңбек өнімділігіне әсер етеді. Бұл әсіресе 200 А-дан астам дәнекерлеу тогының жоғары көрсеткіштерін қажет ететін шеберхана немесе шеберхана үшін дәнекерлеу трансформаторын таңдағандар үшін өте маңызды. Тұрмыстық пайдалану үшін дәнекерлеу тогының төмен күші де жеткілікті болады.

Электродтың диаметрі

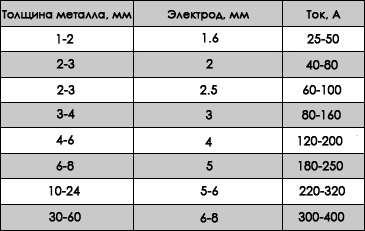

Қосалқы, бірақ өте маңызды сипаттамалардың бірі қолданылатын электрод диаметрі болып табылады. Төмендегі кестеде дәнекерлеу трансформаторының ток күшіне байланысты электродтардың негізгі диаметрлері көрсетілген.

Жоғарыда келтірілген көрсеткіштерге қарамастан, диаметрі сәл кішірек электродтарды пайдалану керек сияқты маңызды мәселені атап өткен жөн. Тәжірибе көрсеткендей, ток күші бойынша максималды түрде таңдалған электрод тігісті жеткілікті түрде дәнекерлемейді.

Желінің кернеуі және фазалар саны

Бұл сипаттама негізгі сипаттамалардың бірі болып табылады. Ол дәнекерлеу трансформаторының қалыпты жұмыс істеуі үшін желідегі қажетті кернеуді көрсетеді. Дұрысын табу үшін дәнекерлеу трансформаторының жұмыс орнында қандай кернеу болатынын алдын ала білу қажет. Сондай-ақ трансформатордың фазаларының саны да осыған байланысты. Сонымен, бір фазалы дәнекерлеу трансформаторы үшін 220 В, екі фазалы 380 В ток қажет болады, бірақ 220 В және 380 В желілерінен жұмыс істейтін ТД-500 дәнекерлеу трансформаторы үш фазалы болып табылады.

Трансформатордың номиналды дәнекерлеу тогы

Дәнекерлеу трансформаторын таңдаудағы ең маңызды параметрлердің бірі. Ол трансформатор шығара алатын дәнекерлеу тогының максималды мәнін көрсетеді. Металды балқыту және кесу мүмкіндігі де, жұмыс үшін қолданылатын электродтар да оның көлеміне байланысты. Дәл осы параметр дәнекерлеу трансформаторының белгілі бір үлгісінде екі таңбалы сан түрінде көрсетіледі, мысалы, ТС-200 дәнекерлеу трансформаторында, мұндағы "200" номиналды дәнекерлеу тогының 200 А екенін білдіреді.

Номиналды жұмыс кернеуі

Бұл параметр тұрақты дәнекерлеу доғасын ұстап тұру үшін қажет қайталама орамнан шығатын кернеуді көрсетеді. Жоғарыда айтылғандай, бұл кернеу 30 – 60 вольт диапазонында. Бұл параметрдің мәні белгілі бір қалыңдықтағы металмен жұмыс істеу мүмкіндігіне әсер етеді. Номиналды мән неғұрлым төмен болса, соғұрлым жұқа металл элементтерді бір-бірімен дәнекерлеуге болады. Бұл көрсеткіш әсіресе автомобиль шанақтарын дайындағысы келетіндер үшін маңызды болады.

Номиналды жұмыс режимі ДС %

Бұл сипаттама дәнекерлеу машинасын таңдауға ерекше әсер етпейді. Бірақ оның не үшін жауапты екенін білу және түсіну әлі де қажет, өйткені жұмыс кезінде дәнекерлеу трансформаторының қауіпсіздігі осыған байланысты. Номиналды жұмыс режимі немесе ол қалай аталады – қосу ұзақтығы – трансформатордың дәнекерлеу режимінде қанша уақыт болуы мүмкін екенін көрсетеді. Мәселен, мысалы, ТД-300 дәнекерлеу трансформаторының номиналды жұмыс режимі 40% құрайды. Бұл 10 минуттың ішінде 4 минут үзіліссіз жұмыс істеуге және 6 минут демалуға, трансформаторды салқындатуға мүмкіндік беретінін көрсетеді. Әйтпесе, құрылғыны зақымдау қаупі бар.

Тұтыну қуаты және шығыс (ПӘК)

Бұл көрсеткішпен бәрі өте қарапайым. Ол трансформатордың бір сағат жұмыс істеуі үшін қанша қуат қажет екенін көрсетеді. Бұл көрсеткіш неғұрлым төмен болса, соғұрлым жақсы. Бірақ сонымен бірге дәнекерлеу кезінде шығыс қуатына да назар аудару керек. Егер олардың арасындағы айырмашылық тым үлкен болса, онда басқа трансформаторды іздеген дұрыс, оның тиімділігі әлдеқайда жоғары. Әйтпесе, қажетті жұмыс көлемінің аз ғана бөлігін орындай отырып, көптеген киловатт энергияны ысырап ету қаупі бар. Көптеген өндірушілер тиімділікті бірден көрсетеді, ал кейбіреулері тек тұтынылатын және шығарылатын қуатты көрсетеді. Сақ болу керек және екінші нұсқаға тап болған кезде тұтынылатын қуат пен шығыс арасындағы ең аз айырмашылықты есте сақтаңыз.

Бос жүріс жүрісінің кернеуі

Тағы бір маңызды сипаттама дәнекерлеу доғасының пайда болуына жауап беретін ашық тізбектегі кернеу болып табылады. Бұл сипаттама неғұрлым жоғары болса, доғаны жасау оңайырақ болады. Бірақ оператор үшін белгілі бір қауіпсіздік шектеулері бар. Сонымен, тұрақты ток желісі үшін шекті мән 100 В, айнымалы ток үшін 80 В құрайды.

Қызмет көрсетілетін жұмыс орындарының саны

Бұл опциямен бәрі өте қарапайым. Ол трансформатордан бір уақытта жұмыс істейтін дәнекерлеушілердің санын көрсетеді. Шын мәнінде, бұл параметр бірнеше адамның бір уақытта жұмыс істеуі қажет болатын шеберханалар үшін маңызды. Тұрмыстық үлгілер бір жұмыс орнымен шектеледі.

AC/DC

Бұл аббревиатура дәнекерлеу трансформаторының тұрақты немесе айнымалы токта жұмыс істеу мүмкіндігін көрсетеді. Тек айнымалы токта жұмыс істейтін трансформаторлар бар, ал тұрақты токта ғана жұмыс істейтіндер бар. Мысалы, Fubag TR-300 дәнекерлеу трансформаторы айнымалы ток желісімен жұмыс істейді. Немесе ВД-306 дәнекерлеу трансформаторы, ол да айнымалы токты тұтынады. Бірақ бұл екі құрылғы да тұрақты ток шығарады. Олардың екінші атауы – дәнекерлеу түзеткіштері. Сондай-ақ, айнымалы/тұрақты токпен таңбаланған дәнекерлеу трансформаторларының арасында көрнекті өкіл болып табылатын DECA MMA PRIMUS 250E айнымалы/тұрақты токты бөліп көрсету қажет.

Салқындату түрі

Тағы бір қосалқы, бірақ сонымен бірге жеткілікті маңызды сипаттама трансформатордың салқындату түрі болып табылады. Ол ештеңеге әсер етпейді, бірақ таразыны қандай да бір аппаратқа қарай бұра алады. Табиғи салқындатылған және мәжбүрлі дәнекерлеу трансформаторлары бар. Негізінде, мәжбүрлі салқындату жақсырақ, себебі ол жұмыс кезінде артық қызудан тиімдірек құтылуға мүмкіндік береді. Бірақ барлық трансформаторлар желдеткіштермен жабдықталмаған.

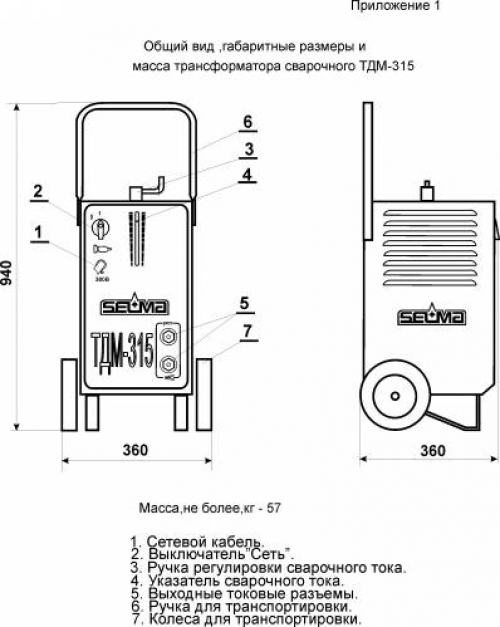

Дәнекерлеу трансформаторының салмағы мен өлшемдері

Дәнекерлеу трансформаторының жұмысына оның салмағы мен габариттері әсер етпейді. Дегенмен, бұл сипаттамалар таңдауға әсер етуі мүмкін. Өйткені, бұл трансформатордың массасы мен өлшемдеріне байланысты, ол жылжымалы немесе стационарлық бола ма, ол дөңгелектерде немесе тасымалдау тұтқаларында бола ма. Бүгінгі таңда нарықта әртүрлі модельдер бар және таңдауға болатын көп нәрсе бар. Бірақ жоғары қуатты және өнімді дәнекерлеу трансформаторлары өнеркәсіптік жағдайлар үшін жасалған өте көлемді және ауыр болатынын бірден ескеру қажет. Сонымен бірге ықшамырақ және жеңіліректері қарапайым қарапайым адамға арналған. Бүгінгі таңда электротехника саласындағы технологиялардың дамуы салыстырмалы түрде жеңіл және өлшемдері айтарлықтай қарапайым, тамаша жұмыс сипаттамалары бар дәнекерлеу машиналарын жасауға мүмкіндік берді.

Дәнекерлеуді жаңадан бастаған адам үшін дәнекерлеу трансформаторын таңдау нағыз қорқынышты түс сияқты көрінуі мүмкін. Әсіресе, егер бұл немесе басқа сипаттаманың не үшін жауапты екендігі туралы түсінік болмаса. Дұрыс шешім қабылдау үшін таңдауға көмектесетін маманды көмекке шақыру керек. Бірақ егер сіз дәнекерлеу трансформаторлары туралы барлық қажетті материалдарды зерттеп, алдын ала дайындалсаңыз, таңдау соншалықты қиын болмайды.
